电缆支架安装时注意过程和规范

点击次数:   更新时间:22/05/16 17:17:05     来源:www.jianlinzhipin.com关闭分    享:

  电缆支架是电缆安装时使用的固定工具,可以方便电缆散热,避免不同电缆的相互影响,防止电缆被淹和机械损伤等。但是,这并不意味着它可以随意安装和固定。在它安装时需要注意一些事情。

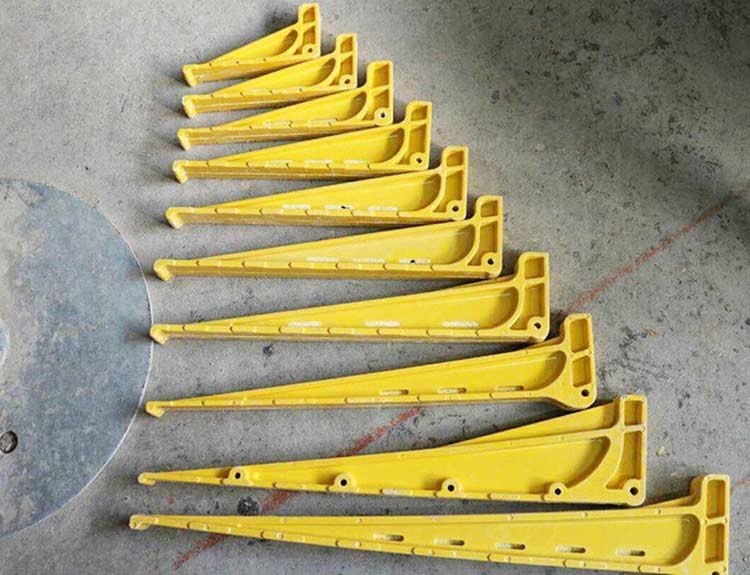

电缆支架

  一、电缆支架安装前的准备工作:
  (1)技术准备,即由安装单位和安装人员在它进行技术交底,包括电缆、电缆支架等材料的检查和试验,以及施工单位的资质报告。
  (2)现场准备,包括清理电缆隧道内壁预埋铁件表面,确保预埋件位置、数量、安装尺寸符合设计和规范要求,并放置牢固;电缆隧道内排水通风顺畅,照明设施完善。特别是在电缆隧道的外部沟槽(尤其是地下水流量大的地方)和内部集水坑处设置排水水泵,以便随时排除因外部水或雨水造成的隧道内积水,确保电缆隧道内的工作环境干燥,隧道内照明采用电压(不高于36V)和橡胶手柄灯,确保灯体和手柄牢固,绝缘良好,耐热防潮,确保用电良好。
  二、电缆支架和规范的安装过程:
  (1)立柱安装:立柱背面的定位线上有一个安装孔(孔径 12.5)。根据安装施工图和立柱安装孔的位置,用螺栓将立柱固定在墙上。螺栓和立柱之间的需要内安装有垫片,槽形立柱尽量靠近墙壁。
  (2)电缆安装:将电缆拖至它的安装位置。
  (3)拉筋及拉索安装:根据拉筋层间间距的要求,在立柱两侧的定位线上预留直径为 8的装配孔。然后,用松紧适度的螺栓将撑条固定在槽柱上。注意将垫片安装在螺栓和立柱之间的需要上,然后将电缆放在支架上并绑好。放置时,尽量将很重的电缆放在支架根部。
  (4)值得注意的是,安装时电缆支架要贴在墙面上,防止松动;严禁站在电缆以外的支架或其他支撑物上;敷设电缆时,严禁电缆从高空坠落,应直接放在支架上。而且,当直线钢电缆桥架超过& lt<30m,铝合金或玻璃钢电缆桥架超过15m时,应有伸缩缝,用伸缩连接板连接。敷设和维护时,电缆桥架;内跨越建筑物的伸缩缝处应设置伸缩缝,避免电缆在支架上受拉,并采取有效措施避免支架受到横向作用力。
  电缆支架的使用在电力行业是经常见到的,所以,在使用的时候需要的注意事项和过程上文已经介绍的很清楚了,希望小编的介绍对您有所帮助。
小编:suger
